ARAMIS 3D Camera
ARAMIS 3D Camera — это измерительная система для полноповерхностных и точечных измерений.


С высоким разрешением 6 мП и максимальной скоростью записи изображений 25 Гц при полном разрешении, сенсор подходит для среднескоростных задач в рамках тестирования материалов и компонентов. В другой конфигурации с разрешением 2,3 мП и максимальной скоростью записи изображений 130 Гц при полном разрешении, спектр приложений расширяется. ARAMIS 3D Camera используется в общих исследовательских и промышленных задачах измерений от небольших образцов до крупных объектов. Для статически и динамически нагруженных образцов и деталей 3D-камера ARAMIS предоставляет точные данные, включая:

  • Трехмерные координаты
  • Трехмерные смещения, скорости и ускорения
  • Поверхностное напряжение
  • Свойства материала для моделирования (модуль Юнга и т. Д.)
  • Оценка 6 степеней свободы (6DoF)

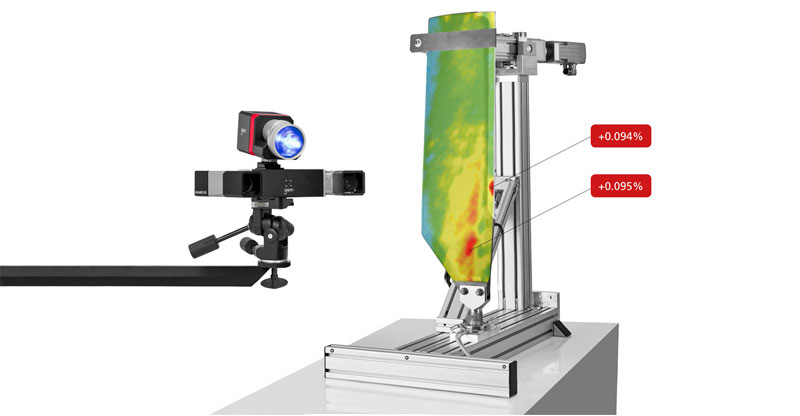

ARAMIS 3D Camera в работе




Технологии ARAMIS


Сенсор

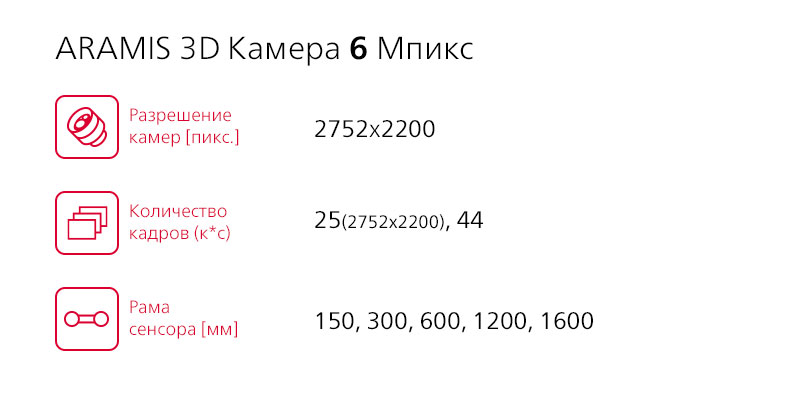

С разрешением 6 мП и максимальной скоростью записи изображений 25 Гц при полном разрешении ARAMIS 3D Camera подходит для задач тестирования материалов и компонентов. Сенсор обеспечивает соответствующее разрешение для среднескоростных задач, например, для надежного определения свойств материала. Кроме того, уменьшением разрешения, скорость записи изображения может быть увеличена до 44 Гц.


Средняя скорость кадров для движущихся объектов

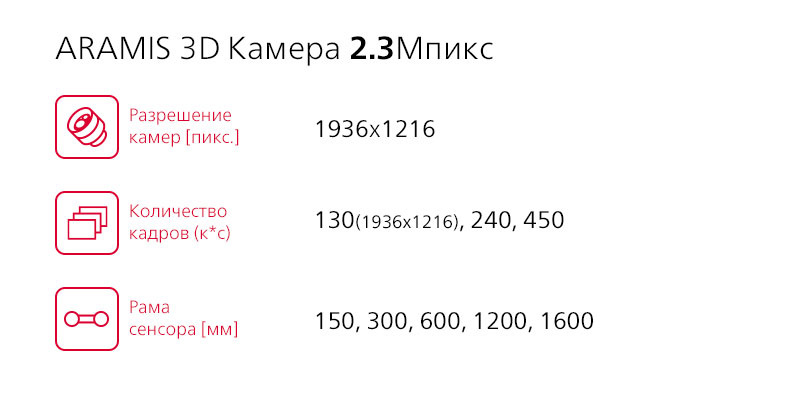

При использовании камеры с разрешением 2,3 мП в полном разрешении скорость составляет 130 Гц, что позволяет тестировать достаточно быстро движущиеся объекты. Со снижением разрешения изображения скорость можно повысить до 450 Гц.


Устройство сенсора

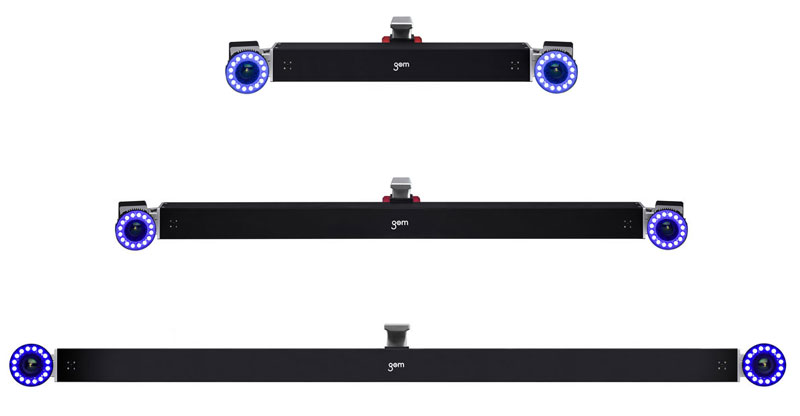

Сенсор ARAMIS представляет собой систему стереокамер, снимающих точные трехмерные координаты по принципу триангуляции. Прочный корпус обеспечивает высокую стабильность и уменьшает потребности в калибровке, поэтому ARAMIS 3D Camera идеально подходит для применения в промышленных условиях. Сменные рамы для камер и специальная оптика позволяют быстро регулировать области измерения. Благодаря новой технологии получение изображения управляется с помощью переключателя в камерах, что обеспечивает стабильность процесса съема данных.


Управление светом

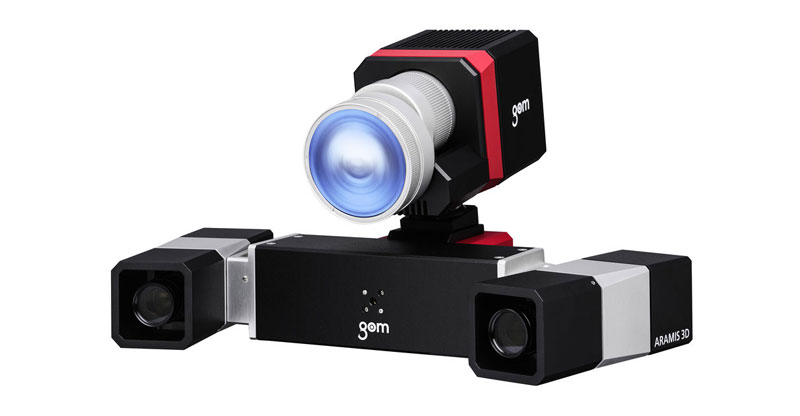

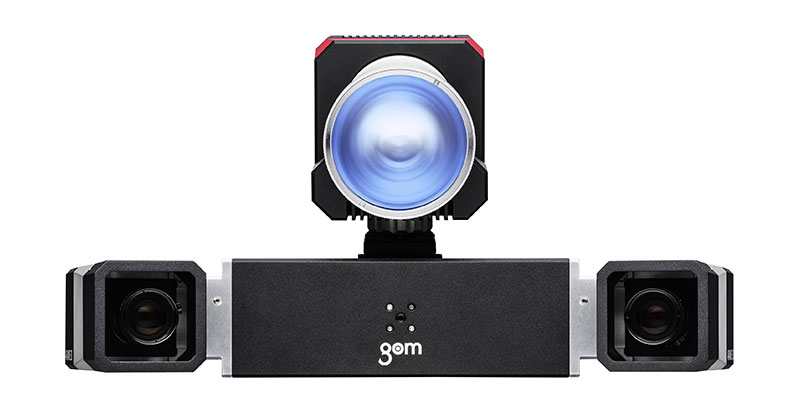

Технология проецирования GOM работает с узкополосным голубым светом (Blue Light), что означает возможность отфильтровать помехи от внешнего освещения во время получения изображения. Источник света настолько мощный, что короткое время выполнения измерения может быть достигнуто даже на бликующих поверхностях. Источники света предназначены для обеспечения оптимального освещения с коротким временем экспозиции для всех областей измерения от 10 мм х 10 мм до 5 м х 5 м. Проектор используется для областей измерения до 1 м*1 м и может работать местах с различной освещенностью, обеспечивает точные измерения благодаря технологии Blue Light.


Светодиодная точечная подсветка


Точечная подсветка используются для освещения больших площадей до 5×5 м и оптимизирована для точечных измерений, и анализа движения. Два источника света работающих на эффекте отраженного света, позволяют обеспечить время экспозиции в микросекундном диапазоне для объектов, движущихся с высокой скоростью.


Калибровка

Калибровка системы ARAMIS выполняется в программном обеспечении ARAMIS Professional с использованием сертифицированных высокоточных калибровочных объектов. Полная процедура калибровки выполняется под руководством пользователя, обеспечивая всегда очень точный результат калибровки независимо от оператора системы. Стандартная калибровка датчика ARAMIS выполняется всего за несколько минут.


Технические характеристики


Интеграция в среду тестирования

Интегрированный в систему контроллер GOM следит не только за экспозицией, но и управляет подсветкой. Кроме того, имеется возможность выбора предустановленных или определяемых пользователем серий измерений. Контроллер GOM полностью поддерживает интеграцию в существующее тестовое оборудование посредством внешнего запуска и сбора аналоговых данных.

Отслеживание в реальном времени

Функции ARAMIS позволяют проводить измерения в реальном времени, позиционирование и анализ движения поддерживаются измерениями с помощью щупов и адаптеров.

Длительные испытания в реальном времени

Испытания в реальном времени проводятся к примеру, в тестах на долговечность, усталость, испытаниях в аэродинамической трубе и анализе вибраций. Результаты этих мероприятий можно наблюдать в реальном времени, или передавать на сторонние программы, используя цифровые и аналоговые интерфейсы, либо обрабатывать полученные результаты. При измерениях в реальном времени детали и их движение предварительно выровнены и размещены относительно CAD модели. Типичное применение включает преобразование системы координат симуляции в реально измеряемую.

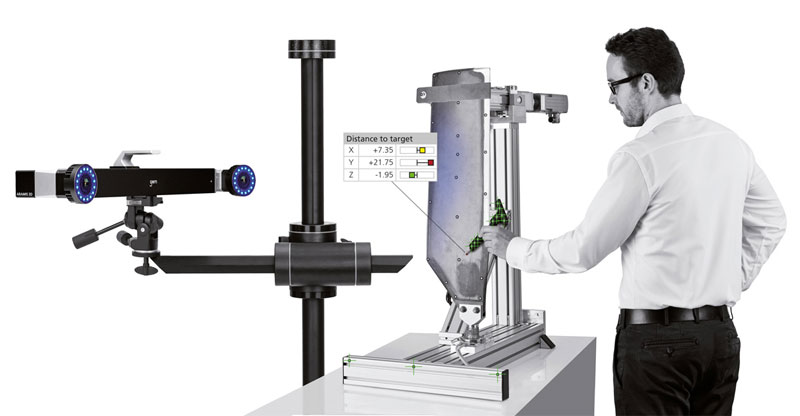

GOM Touch Probe

Оптически отслеживаемые щупы GOM Touch Probe — это дополнительный аксессуар для тактильных измерений, который оптически отслеживается системой ARAMIS. Применяется, когда это необходимо, либо в труднодоступных для оптики местах.

GOM адаптер

GOM адаптеры расширяют возможности измерений в реальном времени, такие как выравнивание и подгонка компонентов или измерение регулярной геометрии и краев.


Мультисенсорная система


Сочетание нескольких систем ARAMIS позволяет проводить измерения с разных ракурсов с различными полями зрения. Таким образом, процесс деформации изделия контролируется одновременно с разных сторон и оценивается в единой системе координат.


Большой измерительный объем

Для динамических измерений сложной геометрии, или больших изделий размерами до десяти метров, ARAMIS позволяет определить вибрацию отдельных лопастей ветроэлектрогенератора под большой нагрузкой, оказываемой ветром.


Проверка программного моделирования

Система ARAMIS предоставляет информацию о свойствах материала испытываемых деталей. Эти данные используются в качестве входных параметров для расчетов при моделировании и справочного размера для оптимизации и проверки. Программное обеспечение GOM позволяет импортировать данные FE из форматов, включая ABAQUS, LS-DYNA, ANSYS, а также сопоставлять их с данными измерений и в пространстве.


Киоск — автоматизированная инспекция

Киоск интерфейс системы ARAMIS — это пользовательский интерфейс для автоматической оценки испытаний на растяжение, соответствующих различным стандартам. Действия пользователя минимизированы за счет стандартизированных процедур тестирования, которые могут быть выполнены быстро, легко с высокой повторяемостью для серии измерений с большим количеством образцов.


ARAMIS Professional

ARAMIS Professional- ПО, предоставляющее полный набор инструментов для рабочего процесса. От снятия данных, до анализа и создания отчетов. ARAMIS Professional включает в себя функционал для управления сенсорами ARAMIS и GOM Correlate, таким образом предлагая синхронизированную обработку изображений и аналоговых данных с функциями оценки.


GOM Correlate

GOM Correlate это программное обеспечение для оценки, исследования материалов и тестирования компонентов методом цифровой корреляции изображений (DIC). ПО используется для определения свойств материала, а также для проверки и оптимизации программного моделирования. GOM Correlate применяется в фундаментальных исследованиях, разработке продуктов и анализе отказов.


Обучение

В зависимости от уровня подготовки, мы предлагаем курсы обучения как на территории заказчика, так и в учебных центрах GOM. С уровнем от новичка, где познаются основы аппаратного и программного обеспечения, до продвинутых курсов с глубокими экспертными знаниями. Для получения дополнительной информации и дат, пожалуйста, напишите нам запрос: info@oim3d.com.

 ARAMIS рекомендуется для:

  • Исследования материалов
  • Тестирования и анализа компонентов
  • Автомобильной промышленности
  • Аэрокосмической промышленности

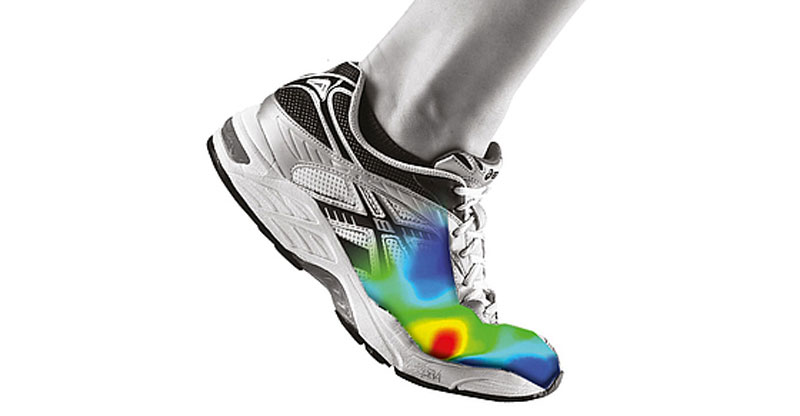

  • Биомеханики
  • Исследований и разработки
  • Применение в разных сферах



Узнайте больше о практическом применении измерительных систем ARAMIS
