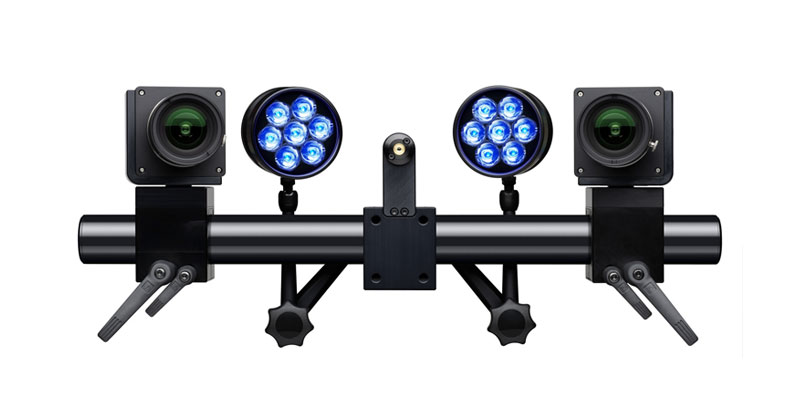

ARAMIS "Настраиваемый" — это настраиваемая система стереокамер для полноповерхностного, или точечного анализа статически, или динамически нагружаемых деталей.
ARAMIS "Настраиваемый" получает точные трехмерные координаты, которые используются в исследовательской области, как для очень маленьких, так и для крупных объектов. Сенсор может легко настраиваться под различные измерительные задачи благодаря переменным объемам измерения и расстояний до измеряемого объекта.
Для статически и динамически нагруженных образцов и деталей ARAMIS "Настраиваемый"предоставляет точные данные, включая:
Трехмерные координаты;
Трехмерные смещения, скорости и ускорения;
Поверхностное напряжение;
Свойства материала для моделирования (модуль Юнга и т. Д.);
Оценка 6 степеней свободы (6DoF).
ARAMIS "Настраиваемый" в работе
Технологии ARAMIS
Сенсор
ARAMIS "Настраиваемый" доступен с двумя разными моделями камер. 6-мП камера с максимальной скоростью записи изображения 25 Гц при полном разрешении хорошо подходит для определения параметров материала и для оценки локальных эффектов, особенно при небольших объемах измерений. Уменьшая разрешение, частоту кадров можно увеличить до 44 Гц. ARAMIS "Настраиваемый"с 2,3 мП и максимальной скоростью записи изображения 130 Гц при полном разрешении, расширяет спектр приложений. За счет уменьшения разрешения изображения, скорость записи изображения также может быть увеличена до 450 Гц.

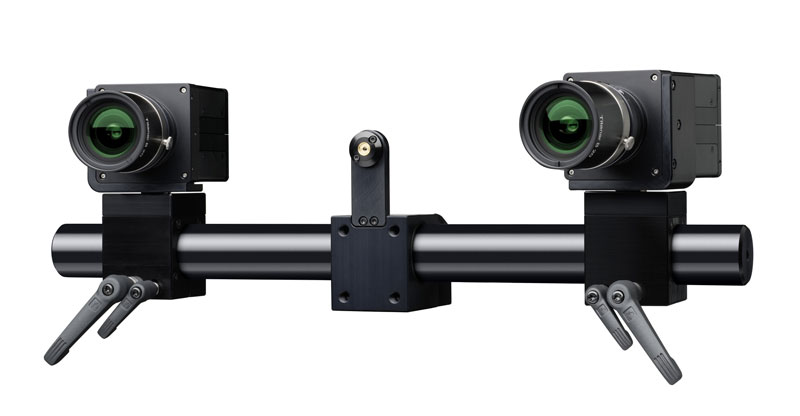

Устройство сенсора
Гибкая настройка сенсора ARAMIS "Настраиваемый"позволяет быстро настраиваться на различные измерительные задачи. Регулируемая оптика и расстояние между камерами, а также расстояние до измеряемого объекта позволяют проводить многочисленные измерения объемов в определенных областях измерения. Благодаря гибкости настроек сенсора система используется, в основном, в исследовательских учреждениях и университетах, работающих над различными типами задач.

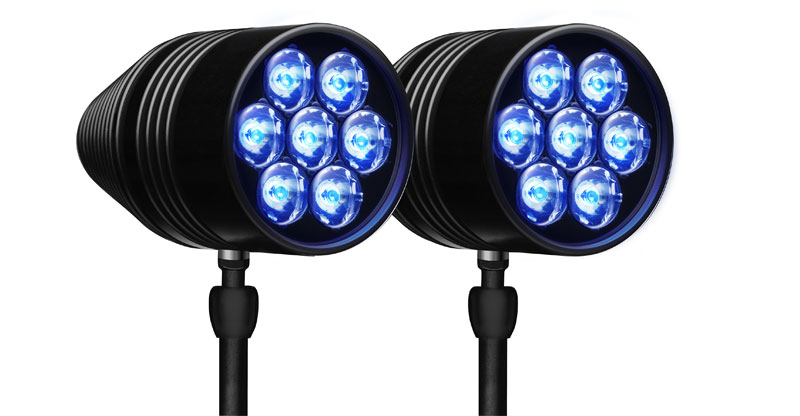

Двухсекционная светодиодная подсветка
Два светодиодных фонаря установлены на гибких держателях, крепящихся к раме сенсора. Благодаря чему, объекты могут подсвечиваться с разных углов, что позволяет тестировать труднодоступные места образца и испытательных устройств. Два мощных двойных светодиодных фонаря используются для оптимального освещения объектов

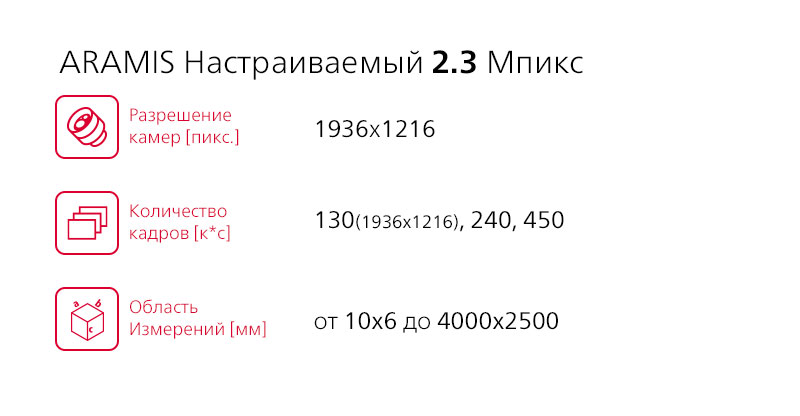

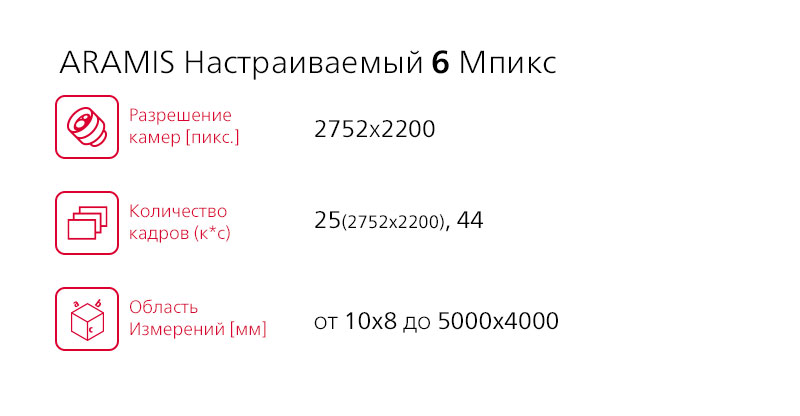

Технические Храрактеристики
Интеграция в среду тестирования
Интегрированный в систему контроллер GOM следит не только за экспозицией, но и управляет подсветкой. Кроме того, имеется возможность выбора предустановленных, или определяемых пользователем серий измерений. Контроллер GOM полностью поддерживает интеграцию в существующее тестовое оборудование посредством внешнего запуска и сбора аналоговых данных.
Отслеживание в реальном времени
Функции ARAMIS позволяют проводить измерения в реальном времени, позиционирование и анализ движения поддерживаются измерениями с помощью щупов и адаптеров.
Длительные испытания в реальном времени
Испытания в реальном времени проводятся к примеру, в тестах на долговечность, усталость, испытаниях в аэродинамической трубе и анализе вибраций. Результаты этих мероприятий можно наблюдать в реальном времени, или передавать на сторонние программы, используя цифровые и аналоговые интерфейсы, либо обрабатывать полученные результаты.
При измерениях в реальном времени детали и их движение предварительно выровнены и размещены относительно CAD модели. Типичное применение включает преобразование системы координат симуляции в реально измеряемую.
GOM Touch Probe
Оптически отслеживаемые щупы GOM Touch Probe — это дополнительный аксессуар для тактильных измерений, который оптически отслеживается системой ARAMIS. Применяется, когда это необходимо, либо в труднодоступных для оптики местах.
GOM адаптер
GOM адаптеры расширяют возможности измерений в реальном времени, такие как выравнивание и подгонка компонентов или измерение регулярной геометрии и краев.
Мультисенсорная система
Сочетание нескольких систем ARAMIS позволяет проводить измерения с разных ракурсов с различными полями зрения. Таким образом, процесс деформации изделия контролируется одновременно с разных сторон и оценивается в единой системе координат.
Большой измерительный объем
Для динамических измерений сложной геометрии, или больших изделий размерами до десяти метров, ARAMIS позволяет определить вибрацию отдельных лопастей ветрогенератора под большой нагрузкой, оказываемой ветром.
Проверка программного моделирования
Система ARAMIS предоставляет информацию о свойствах материала испытываемых деталей. Эти данные используются в качестве входных параметров для расчетов при моделировании и справочного размера для оптимизации и проверки. Программное обеспечение GOM позволяет импортировать данные FE из форматов, включая ABAQUS, LS-DYNA, ANSYS, а также сопоставлять их с данными измерений и в пространстве.
Киоск — автоматизированная инспекция
Киоск интерфейс системы ARAMIS — это пользовательский интерфейс для автоматической оценки испытаний на растяжение, соответствующих различным стандартам. Действия пользователя минимизированы за счет стандартизированных процедур тестирования, которые могут быть выполнены быстро, легко с высокой повторяемостью для серии измерений с большим количеством образцов.
ARAMIS Professional
ARAMIS Professional — ПО, предоставляющее полный набор инструментов для рабочего процесса. От снятия данных, до анализа и создания отчетов. ARAMIS Professional включает в себя функционал для управления сенсорами ARAMIS и GOM Correlate, таким образом, предлагая синхронизированную обработку изображений и аналоговых данных с функциями оценки.
GOM Correlate
GOM Correlate это программное обеспечение для оценки, исследования материалов и тестирования компонентов методом цифровой корреляции изображений (DIC). ПО используется для определения свойств материала, а также для проверки и оптимизации программного моделирования. GOM Correlate применяется в фундаментальных исследованиях, разработке продуктов и анализе отказов.
Обучение
В зависимости от уровня подготовки, мы предлагаем курсы обучения как на территории заказчика, так и в учебных центрах GOM. С уровнем от новичка, где познаются основы аппаратного и программного обеспечения, до продвинутых курсов с глубокими экспертными знаниями. Для получения дополнительной информации и дат, пожалуйста, напишите нам запрос: info@oim3d.com.
ARAMIS рекомендуется для:
Исследования материалов
Тестирования и анализа компонентов
Автомобильной промышленности
Аэрокосмической промышленности
Биомеханики
Исследований и разработки
Применение в разных сферах
Узнайте больше о практическом применении измерительных систем ARAMIS
