5-я серия
ScanBox 5-й серии. Измерительная машина для деталей размером до 3000мм и массой до 2т.

Три модели ScanBox могут быть собраны на базе систем высочайшего класса производительности ATOS 5 и ATOS 5 для лопаток ГТД. Благодаря автоматической точной калибровке достигается высокий уровень точности и для крупных деталей. Поскольку относительное положение между измеряемым объектом и сенсором контролируется на протяжении всего измерения, можно обнаружить и устранить негативные факторы влияния окружающей среды.



Модульная система для робота и поворотного стола


В дополнение к роботу и поворотному столу, вся система управления, безопасности и силовой электроники находится в модулях. Модули имеют размер равный евро-паллете, которую можно легко перемещать при помощи паллетной тележки.



ScanBox 5110


Детали размером до 1000 мм измеряются при помощи ATOS ScanBox 5110. Из-за малых размеров машины производители лопаток ГТД, турбин, вентиляторов, блисков и литых корпусов часто выбирают эту модель. Благодаря инструментам инспекции аэродинамического профиля можно выполнять контроль острых кромок с детальным разрешением более 20 точек измерения на мм.


Технические Характеристики ScanBox 5110

Габаритные размеры 2200 × 3550 × 3050 мм³(СДБ*)
2200 × 2850 × 3050 мм³(Д)
Электрическое питание 200 –500 в (3-фаза, 16А)
Максимальный размер деталиø1000 мм
Максимальная масса детали2000 кг
Входной проем*Двери(Д) или световой датчик безопасности(СДБ)
Ширина проема 950мм(Д*) 1000 мм(СДБ*)
Крепление к полу или фиксация
Необходимо
Концепция загрузкиРучная, кран
Совместимость сенсоровATOS 5 для лопаток ГТД





ScanBox 5120


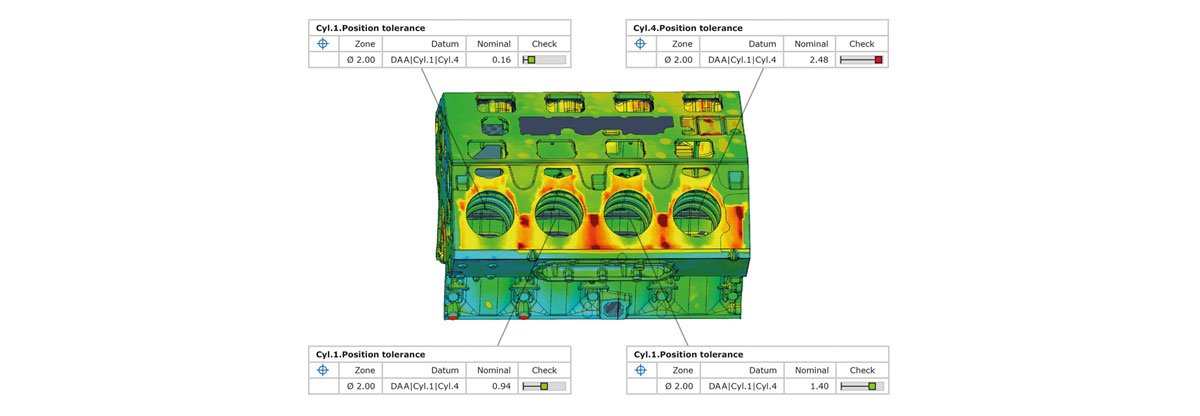

При помощи ATOS ScanBox 5120 можно с легкостью измерить детали размером до 2000 мм, эта модель используется в основном для больших изделий, таких как внутренние компоненты транспортных средств или корпусы двигателей.Данный ATOS ScanBox также часто используется, например, для контроля литых деталей, песчаных стержней и форм.

Технические Характеристики ScanBox 5120

Габаритные размеры 3600 × 4250 × 3050 мм³(СДБ)
3600 × 3550 × 3050 мм³(Д)
Электрическое питание 200 –500 в (3-фаза, 16А)
Максимальный размер деталиø2000 мм
Максимальная масса детали2000 кг
Входной проемДвери(Д) или световой датчик безопасности(СДБ)
Ширина проема 2100мм(Д) 2400 мм(СДБ)
Крепление к полу или фиксация
Необходимо
Концепция загрузкиРучная, рохля, кран(СДБ)
Совместимость сенсоровATOS 5 или ATOS 5 для лопаток ГТД

ScanBox 5130

ATOS ScanBox 5130 пришел на замену модели 6130 для измерения и контроля изделий из листового металла, узлов, литья и компонентов турбин размером до 3000мм

Технические Характеристики ScanBox 5130

Габаритные размеры 4300 × 4250 × 3050 мм³(СДБ)
Электрическое питание 200 –500 в (3-фаза, 16А)
Максимальный размер деталиø3000 мм
Максимальная масса детали2000 кг
Входной проемСветовой датчик безопасности(СДБ)
Ширина проема 3100мм(СДБ)
Крепление к полу или фиксация
Необходимо
Концепция загрузкиРучная, рохля, погрузчик, кран
Совместимость сенсоровATOS 5





Система ScanBox 5-й серии в работе.
