Gom Scan 1
Шажок к большому успеху

Компактный сканер с высокой детализацией - ключ к победе на WorldSkills

Промышленные стандарты, такие как технология проецирования GOM и технология Blue Light, позволяют получать детализированные и точные трехмерные полигональные сетки. Между тем, интегрированное программное обеспечение GOM Inspect поможет вам обрабатывать сетку в рамках проекта, который вы хотите: 3D-печать, обратный инжиниринг или контроль качества изделий.

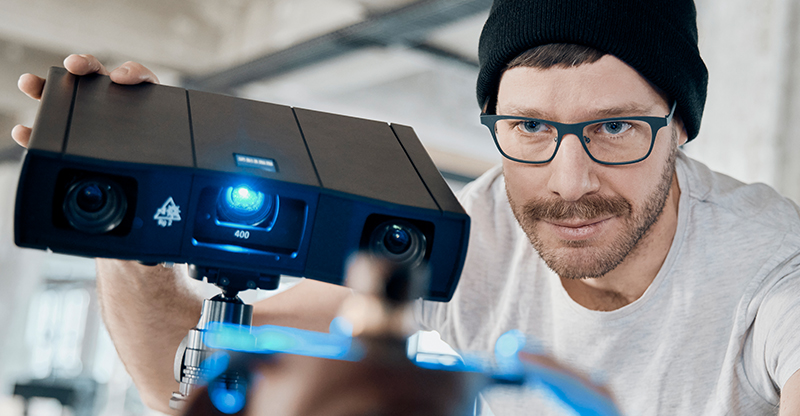

Мощный 3D сканер



GOM Scan 1 компактный дизайн корпусa включает в себя продвинутые технологии. От технологии GOM Blue Light до принципа стерео камер т.е. создан для предоставления точных 3D данных.

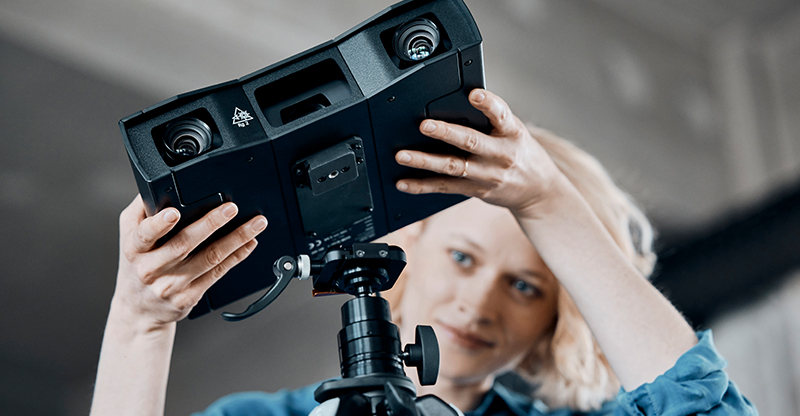

Компактный, мобильный и супер легкий для использования

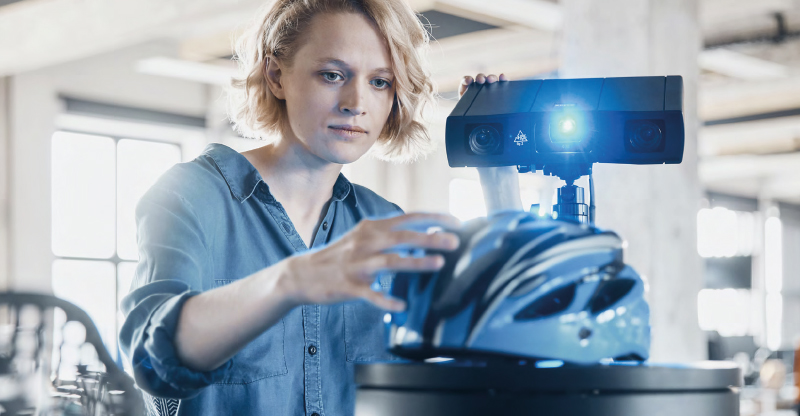

Легкий сканер с интуитивно понятным интерфейсом сбора трехмерных данных. Простой в эксплуатации GOM Scan 1 - специально создан для простых и быстрых измерений мелких и средних по размеру изделий - даже в ограниченных пространствах.




Быстрый и точный



GOM Scan 1 с предустановленным GOM Inspect - это новый уровень полигональной сетки. Вы можете полагаться на высококачественные данные, легко и быстро создавать точные сетки и получать 3D-данные.




ПО которое направляет вас



GOM Scan 1 работает в связке с GOM Inspect, программным обеспечением, положительно зарекомендовавшим себя в 3D метрологии. Мощный инструмент для работы с полигональной сеткой идеален для 3D печати и обратного проектирования. Более того, вы можете легко справляться с простыми и сложными задачами на протяжении всего процесса контроля. ПО облегчает и ускоряет рабочий процесс




Выберите свой измерительный объем



Доступны версии со следующими измерительными объемами: MV 100, MV 200 и MV 400. С каждым из трех вы получите высокую точность на объектах мелкого и среднего размера Различные задачи требуют различных инструментов. GOM Scan 1 доступен в трех вариантах.


Технические Характеристики GOM Scan 1 (100)


Источник света LED
Точек за скан 6 000 000
Измерительные объемы, мм100 x 65
Расстояние между точками, мм 0.037
Рабочее расстояние, мм 400
Масса сенсора, кг2,5
Габариты, мм290 x 215 x 80
Длина кабеля, м5
Операционная системаWindows 10
ПОGOM Suite
Пределы допускаемой
абсолютной погрешности
при измерении отклонений формы, ± мм
0.003
Пределы допускаемой
абсолютной погрешности
при измерении отклонений диаметра, ± мм
0.010
Пределы допускаемой

абсолютной погрешности
при измерении расстояния, ± мм
0.007



Технические Характеристики GOM Scan 1 (200)


Источник света LED
Точек за скан 6 000 000
Измерительные объемы, мм 200 x 125
Расстояние между точками, мм 0.060
Рабочее расстояние, мм 450
Масса сенсора, кг2,5
Габариты, мм290 x 215 x 80
Длина кабеля, м5
Операционная системаWindows 10
ПОGOM Suite
Пределы допускаемой
абсолютной погрешности
при измерении отклонений формы, ± мм
0.004
Пределы допускаемой
абсолютной погрешности
при измерении отклонений диаметра, ± мм
0.015
Пределы допускаемой

абсолютной погрешности
при измерении расстояния, ± мм
0.012



Технические Характеристики GOM Scan 1 (400)


Источник света LED
Точек за скан 6 000 000
Измерительные объемы, мм 400 x 250
Расстояние между точками, мм0.129
Рабочее расстояние, мм500
Масса сенсора, кг2,5
Габариты, мм290 x 215 x 80
Длина кабеля, м5
Операционная системаWindows 10
ПОGOM Suite
Пределы допускаемой
абсолютной погрешности
при измерении отклонений формы, ± мм
0.007
Пределы допускаемой
абсолютной погрешности
при измерении отклонений диаметра, ± мм
0.033
Пределы допускаемой

абсолютной погрешности
при измерении расстояния, ± мм
0.029





Получайте данные быстрей

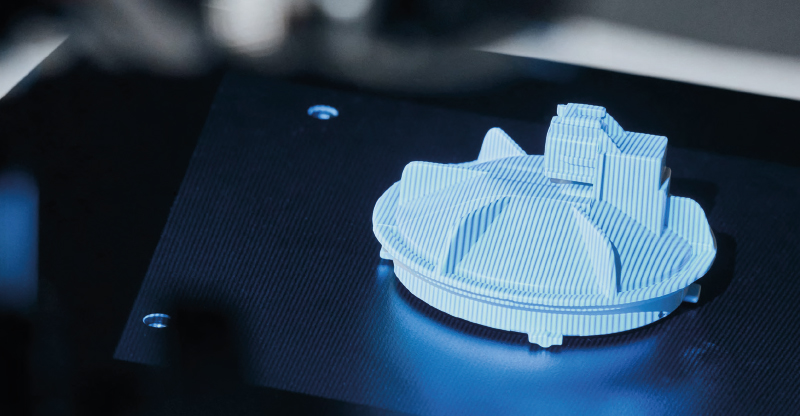

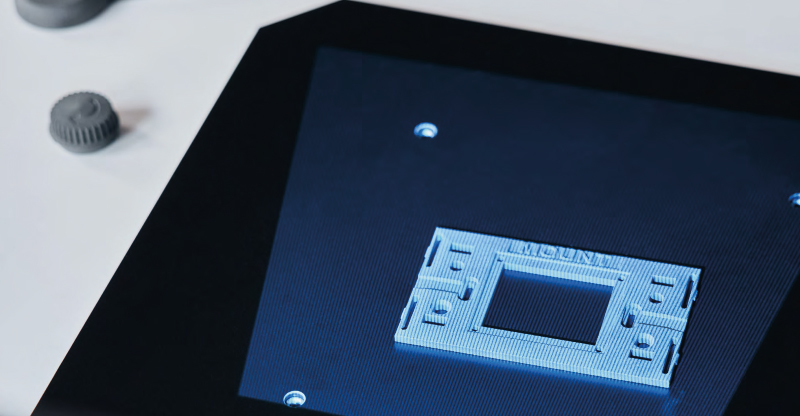

GOM Scan 1 это оптический сканер со структурированной подсветкой. Благодаря технологии проецирования линий и яркому источнику света сканируемая поверхность получается полной без дыр и с отличной детализацией.




Измеряйте и контролируйте свой продукт

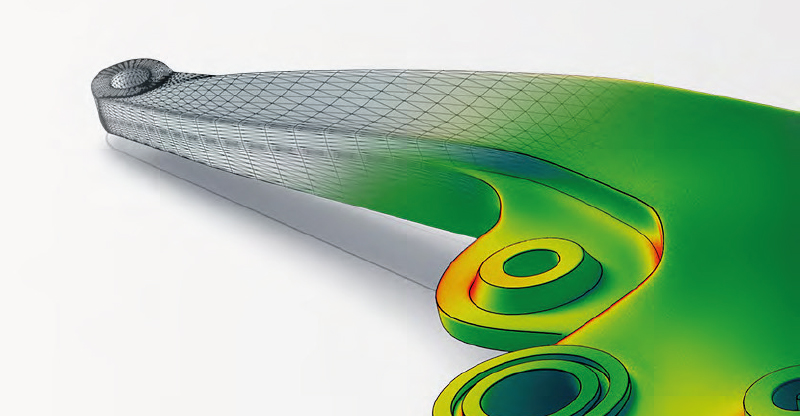

GOM Scan 1 с GOM Inspect система, которая полезна на всех этапах производства. Позволяет получать точные и легко читаемые результаты измерений, облегчая процесс инспекции. Импорт и совмещение с CAD моделью полученных данных, сопоставление номинала и актуала. Раздел инспектирования и создания отчетов - понятный и эффективный.
